ZJ型渣浆泵

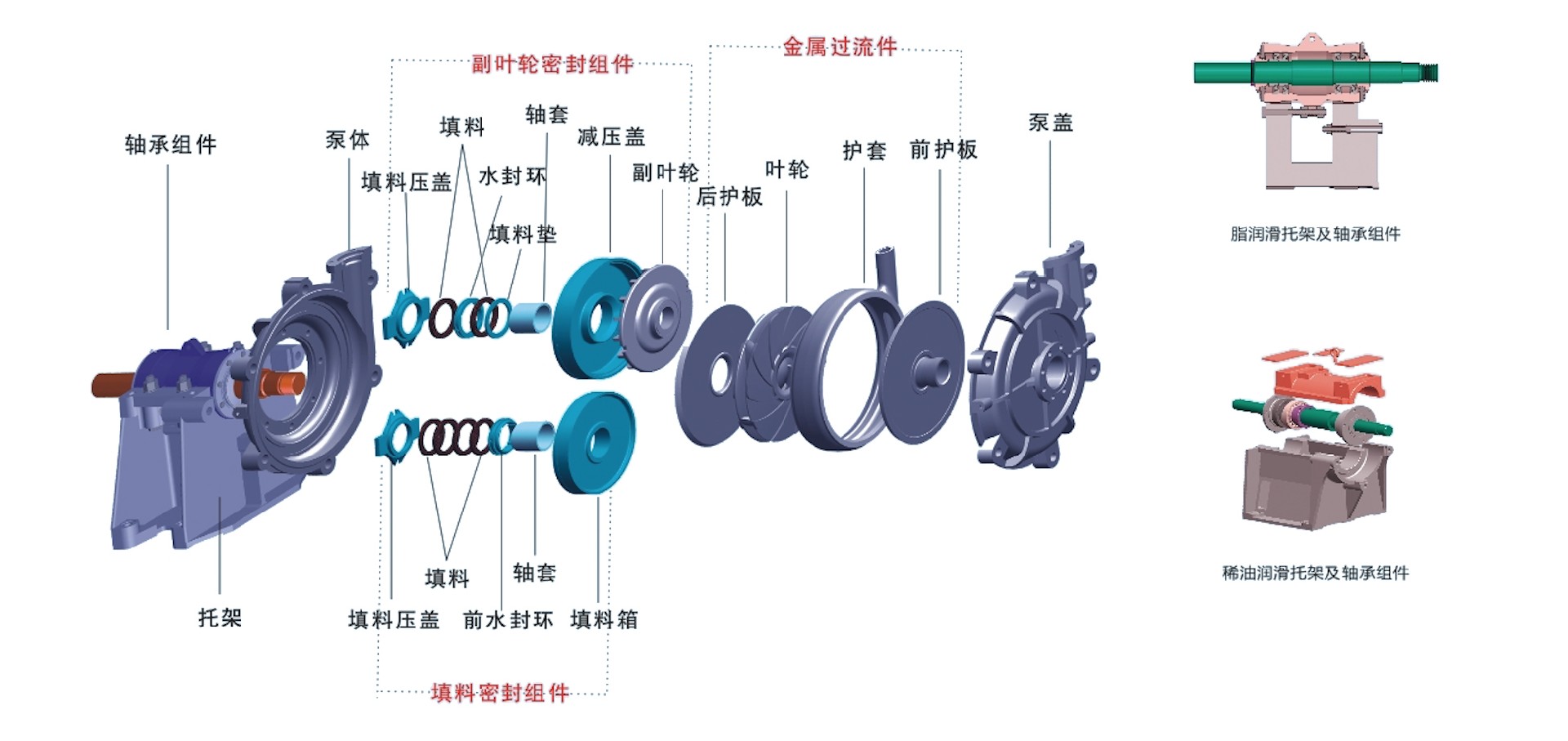

渣浆泵结构：AH渣浆泵、杂质泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔，旋转八个不同的角度安装使用。
渣浆泵材质：AH渣浆泵、杂质泵的泵体具有可更换的耐磨金属内衬，叶轮、护套、护板等过流部件均采用耐磨金属。.
渣浆泵使用：在小流量低扬程区域内，可以输送强磨蚀渣浆;在高扬程大流量区域内输送轻磨蚀渣浆。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆，该类型泵也可多级串联使用。渣浆泵密封形式：AH渣浆泵、杂质泵的轴封可采用填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
渣浆泵传动型式：DC直联传动，CR平行皮带传动，ZVZ上下皮带传动，CV立式皮带传动等型式。

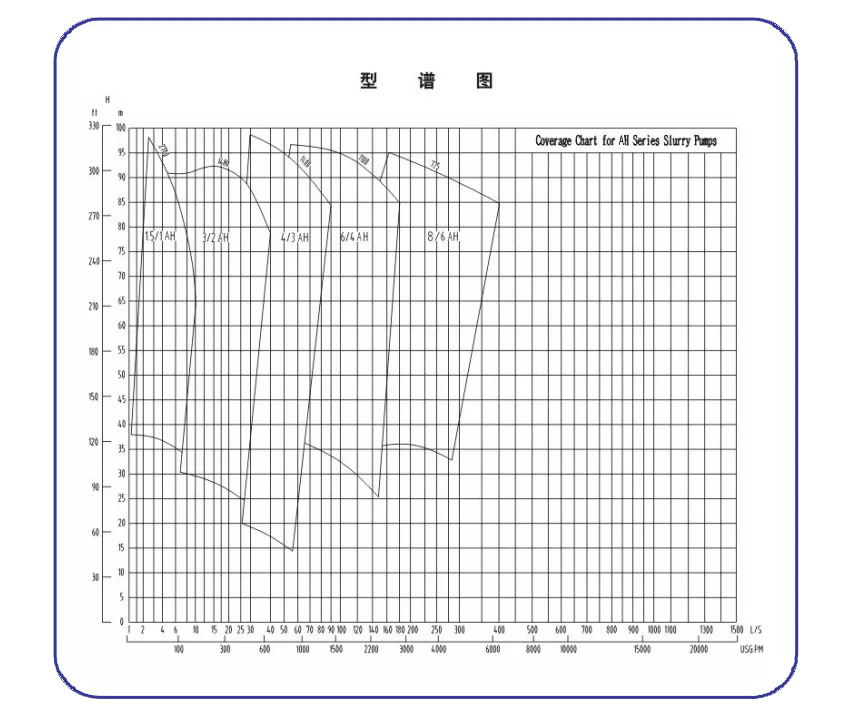

清水性能曲线图：

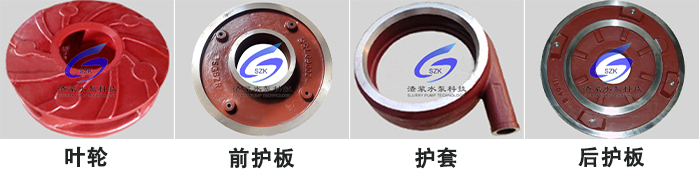

AH型渣浆泵配件：
型号Type | 允许配带 最大功率 ALLOWABLE MATINGMAX. POWER(KW) | 材质MATERIA | 清水性能（CLEAR WATER PERFORMANCE） | 叶轮IMPELLER | 排出口直径 | ||||||
| 吸入口直径 | |||||||||||
| Discharge | |||||||||||
| 过流部件 Flow components | 流量 | 扬程 | 转速 | 最高效率 | 汽蚀余量 | 叶片数 | 叶轮直径 | Suction | |||
| Capacity | Head | Speed | Max. | (NPSH) | NO.OF | IMPEL. | |||||
| Q | H | n | Eff. | (m) | VANES | DIA. | |||||
| (m3-h) | (m) | (r-min) | (%) | (m) | (mm) | (mm) | |||||
| 1-2-1B-AH1 | 15 | M | M | 12.6-28.8 | 6-68 | 1200-3800 | 40 | 2-4 | 5 | 152 | 25-38 |
| RU | RU | 10.8-25.2 | 7-52 | 1400-3400 | 35 | 3 | |||||
| 1-2-1C-HH | 30 | M | M | 16.2-34.2 | 25-92 | 1400-2200 | 20 | 2-5.5 | 5 | 330 | |
| 2-1-2B-AH | 15 | M | M | 32.4-72 | 6-58 | 1200-3200 | 45 | 3.5-8 | 5 | 184 | 51-38 |
| RU | RU | 25.2-54 | 5.5-41 | 1000-2600 | 50 | 2.5-5 | 178 | ||||
| 3-2C-AH | 30 | M | M | 39.6-86.4 | 12-64 | 1300-2700 | 55 | 4-6 | 5 | 214 | 76-51 |
| RU | RU | 36-75.6 | 13-46 | 1300-2300 | 60 | 2-4 | 213 | ||||
| 3-2D-H | 60 | M | M | 68.4-136.8 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 | |
| 4-3C-AH | 30 | M | M | 86.4-198 | 9-52 | 1000-2200 | 7 | 4-6 | 5 | 245 | 102-76 |
| 1 | |||||||||||
| RU | RU | 79.2-180 | 5-34.5 | 800-1800 | 59 | 3-5 | |||||
| 4-3E-HH | 120 | M | M | 126-252 | 12-97 | 600-1400 | 50 | 2-5 | 5 | 508 | |
| 6-4D-AH | 60 | M | M | 162-360 | 12-56 | 800-1550 | 65 | 5-8 | 5 | 365 | 152-102 |
| RU | RU | 144-324 | 12-45 | 800-1350 | 65 | 3-5 | 5 | ||||
| 6-4S-HH | 560 | M | M | 324-720 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 | |
| 6S-HH | M | M | 468-1008 | 20-94 | 500-1000 | 65 | 4-12 | 5 | |||
| 8-6E-AH | 300 | M | M | 360-828 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 | 203-152 |
| RU | RU | 324-720 | 7-49 | 400-1000 | 65 | 5-10 | 5 | ||||
| 10-8E-M | 120 | M | M | 666-1440 | 14-60 | 600-1100 | 73 | 4-10 | 5 | 549 | 254-203 |
| 10-8ST-AH | 560 | M | M | 612-1368 | 11-61 | 400-850 | 71 | 686 | |||
| RU | RU | 540-1188 | 12-50 | 400-750 | 75 | 4-12 | 5 | ||||
| 12-10ST-AH | 560 | M | M | 936-1980 | 7-68 | 300-800 | 82 | 6 | 5 | 762 | 305-254 |
| RU | RU | 720-1620 | 7-45 | 300-650 | 80 | 2.5-7.5 | |||||
| 14-12ST-AH | 560 | M | M | 1260-2772 | 13-63 | 300-600 | 77 | 3-10 | 5 | 965 | 356-305 |
| RU | RU | 1152-2520 | 13-44 | 300-500 | 79 | 3-8 | |||||
| 16-14TU-AH | 1200 | M | M | 1368-3060 | 11-63 | 250-550 | 79 | 4-10 | 5 | 1067 | 406-356 |
| 20-18TU-AH | 1200 | M | M | 2520-5400 | 13-57 | 200-400 | 85 | 5-10 | 5 | 1370 | 508-457 |
